應用場景

　　管道、架空敷設。實現設備用電和信號傳輸一體化。

　　

　　

　　

　　

　　GDTA(S)

　　1 光纖、 2 纖膏、 3 松套管、 4 鋼絲加強件、5 填充繩（可能有）、                6 撕裂繩（可能有）、7 阻水纜膏、 8 銅導線、 9 雙面涂塑鋁帶、                 10 PE外護套

產品描述

　　光纖置入高模量松套管中，管內填充防水化合物。光纜的中心為金屬加強構件。松套管和所需規格的絕緣銅導線圍繞中心加強芯絞合成緊湊的圓形纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶或涂塑鋼帶縱包后擠制聚乙烯護套。

產品特點

• 精確控制光纖余長，光纜具有良好的機械及環境性能。
• 光纖和輸電銅線集合在一個線纜中，同時解決設備用電和信號傳輸，對設備電源集中監控和維護，同時節約采購成本和施工成本。
• 可用于分布式基站直流遠供系統中。
• 采用阻水纖膏和阻水纜膏，實現光纜結構全截面阻水，保證光纜的縱向阻水性能。

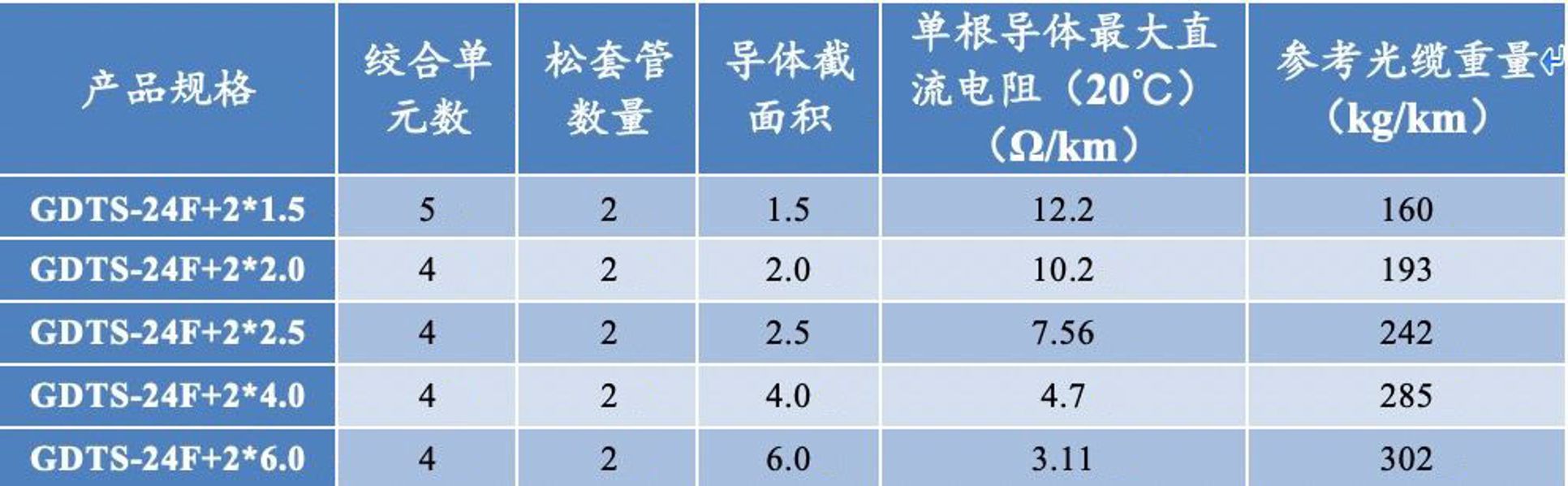

產品規格及結構

　　

　　

　　注：1. 表中參數為GDTA(S)典型結構參數，我司可提供2~48芯任意規格或特殊結構參數的GDTA(S)光纜。

　　2.F表示為光纖類型

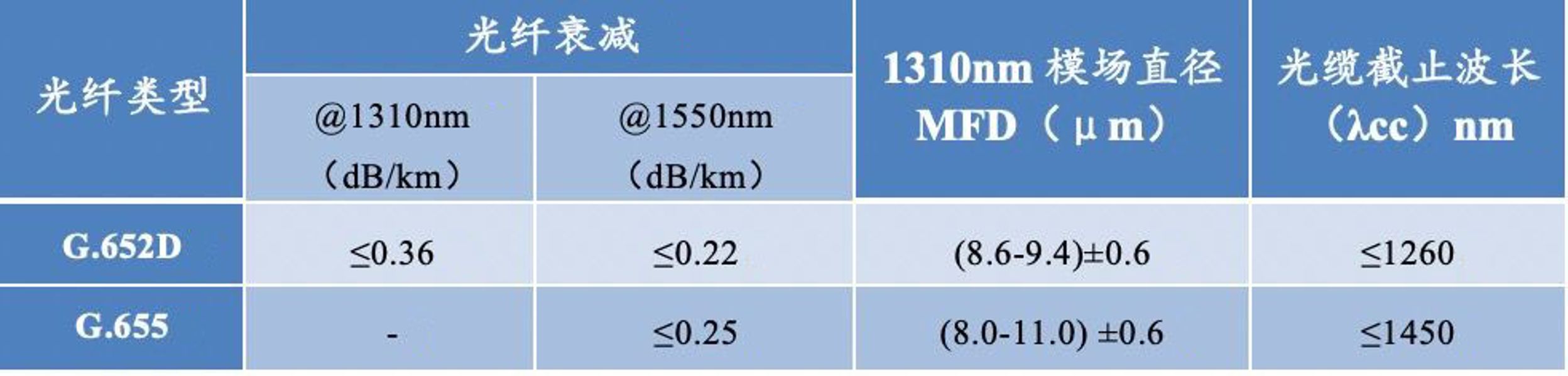

光學性能

　　

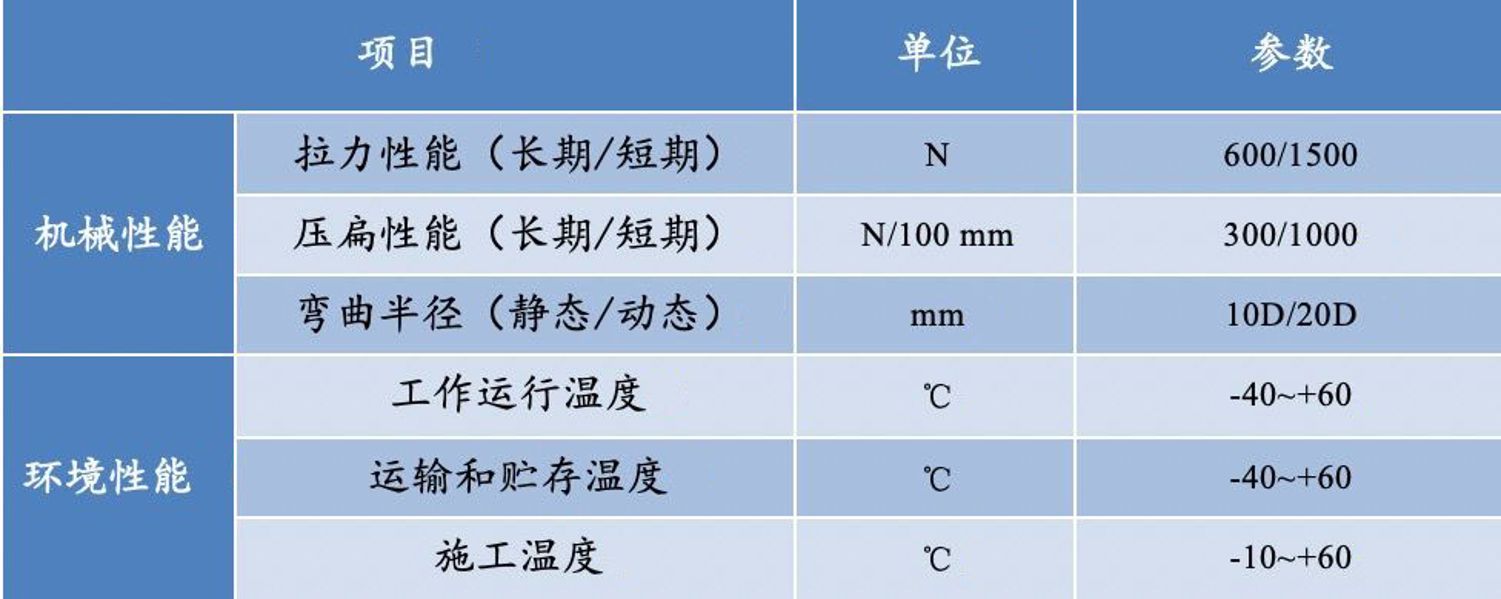

機械及環境性能

　　

　　注：D為光纜直徑。

產品標準

　　光電復合纜產品設計滿足YD/T 2159-2010。饋電線導體相關性能滿足GB/T3956-2008，饋電線電氣性能滿足GB/T5023.3-2008。

交貨長度

　　推薦長度：2km、3km、4km；或可根據客戶要求段長供貨。

　　注：我司可接受此型號特殊性能要求的產品定制。
