應用場景

　　管道、非自承式架空、直埋敷設。可用在地鐵、隧道、局端等有阻燃要求的場所。

　　

　　

　　GYXTZW

　　1 光纖、 2 纖膏、 3 松套管、 4 阻水纜膏、 5 雙面涂塑鋼帶、                 6 平行鋼絲加強件、 7 LSZH外護套

產品描述

　　著色光纖置入由高模量耐水解材料制成的松套管中，管內填充觸變型阻水纖膏，構成光纖松套管。松套管外縱包雙面涂塑皺紋鋼帶，鋼帶和松套管之間填充阻水纜膏。在鋼帶兩側放置兩根平行鋼絲加強件，然后擠制低煙無鹵外護套。

產品特點

• 松套管材料具有良好的耐水解性能和很好的抗側壓能力。松套管內填充觸變型阻水纖膏，對光纖進行緩沖保護并實現松套管內全截面阻水。
• 兩根平行鋼絲嵌入護套內，保證光纜結構的穩定性和抗拉力性能。
• 光纜結構小，重量輕，便于敷設。
• LSZH護套具有抗紫外輻射性能及耐環境應力開裂性能,保證光纜的使用壽命。
• 阻水纖膏和阻水纜膏實現光纜內部縫隙的全截面阻水，確保光纜的縱向阻水性能。雙面涂塑鋼帶提高了光纜的擋潮能力，阻止光纜對外部潮氣向纜芯滲入。

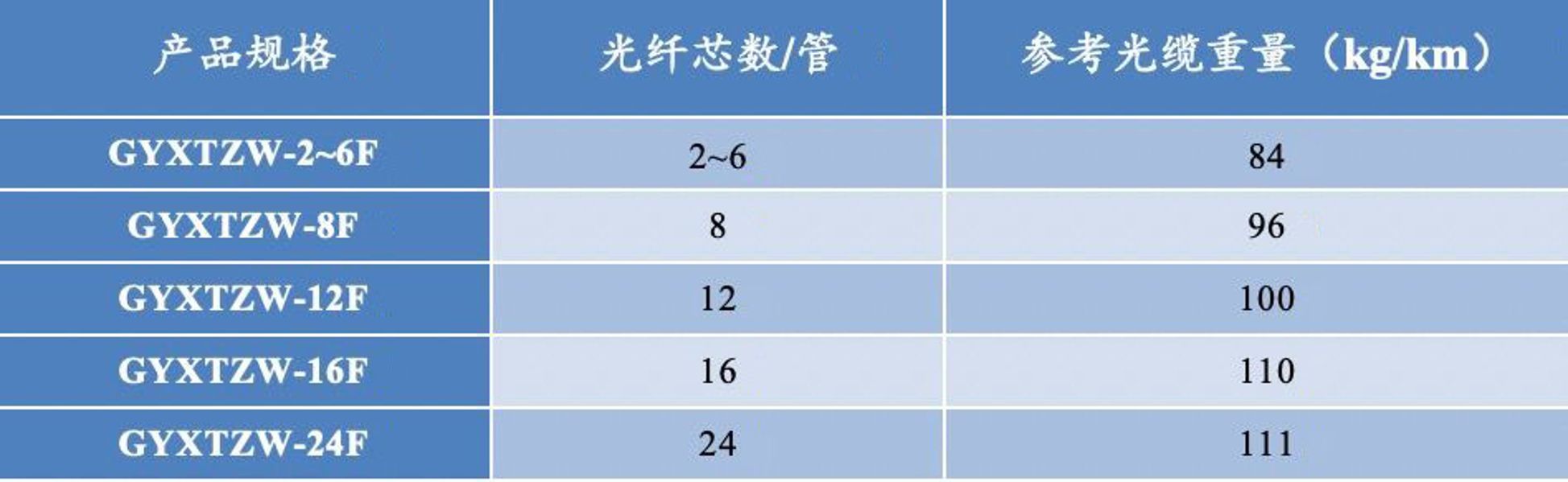

產品規格及結構

　　

　　注：1. 表中參數為GYXTZW典型結構參數，我司可提供2~24芯任意規格或特殊結構參數的GYXTZW光纜。

　　2.F表示為光纖類型。

光學性能

　　

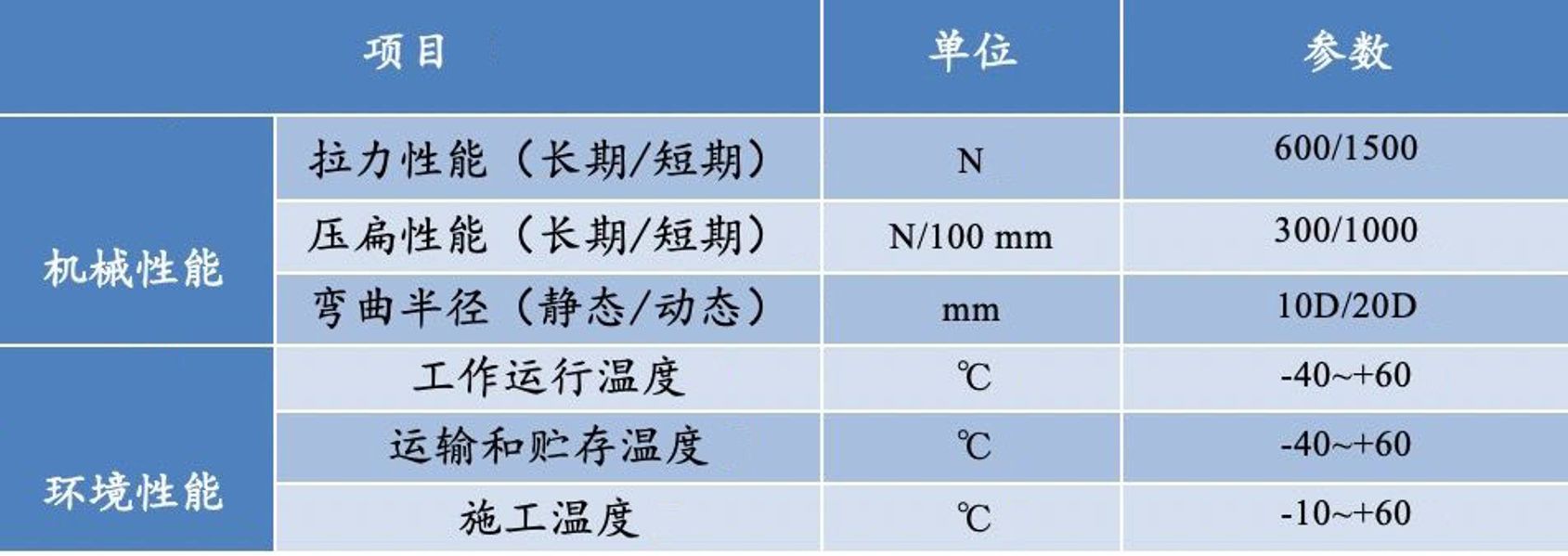

機械及環境性能

　　

　　注：D為光纜直徑。

產品標準

　　產品設計滿足YD/T 1114 標準。

交貨長度

　　推薦長度：2km、3km、4km；或可根據客戶要求段長供貨。

　　注：我司可接受此型號特殊性能要求的產品定制。
