應用場景

　　直埋敷設，使用在有阻燃要求的場所。

　　

　　

　　GYTZA53

　　1 光纖、 2 纖膏、 3 松套管、 4 鋼絲、 5 阻水纜膏、 6 雙面涂塑皺紋鋁帶、       7 LSZH內護套、 8 雙面涂塑皺紋鋼帶、 9 LSZH外護套

產品描述

　　著色光纖置入由高模量耐水解材料制成的松套管中，管內填充觸變型阻水纖膏，構成光纖松套管。將多根按色序要求排列的光纖松套管和可能有的填充件圍繞中心金屬加強芯，以SZ絞合的方式形成纜芯。纜芯外用雙面涂塑皺紋鋁帶縱包，纜芯的縫隙及纜芯與鋁帶之間填充阻水纜膏。皺紋鋁帶縱包后擠制LSZH內護套，然后雙面涂塑皺紋鋼帶縱包后擠制低煙無鹵阻燃護套，內護套與皺紋鋼帶之間填充阻水纜膏。

產品特點

• 松套管材料具有良好的耐水解性能和抗側壓能力。松套管內填充觸變型阻水纖膏，對光纖進行緩沖保護并實現松套管內全截面阻水。
• 松套管內光纖余長和纜芯結構余長的精確控制確保光纜滿足產品標準所要求的拉力性能和溫度特性。
• 阻水纖膏和阻水纜膏實現光纜結構內部縫隙的全截面阻水，確保光纜的縱向阻水性能。涂塑鋁帶和涂塑鋼帶提高了光纜的擋潮能力，阻止光纜外部潮氣向纜芯滲入。
• LSZH外護套具有抗紫外輻射性能及耐環境應力開裂性能,保證光纜的使用壽命。
• LSZH護套具有優異的阻燃特性。

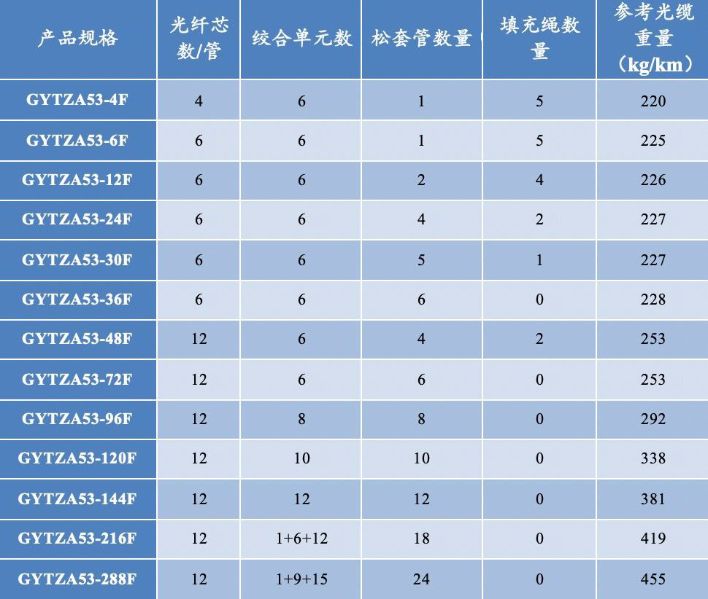

產品規格及結構

　　

　　注：1.表中參數為GYTZA53典型結構參數，我司可提供2~288芯任意規格或特殊結構參數的GYTZA53光纜。

　　2. F表示為光纖類型。

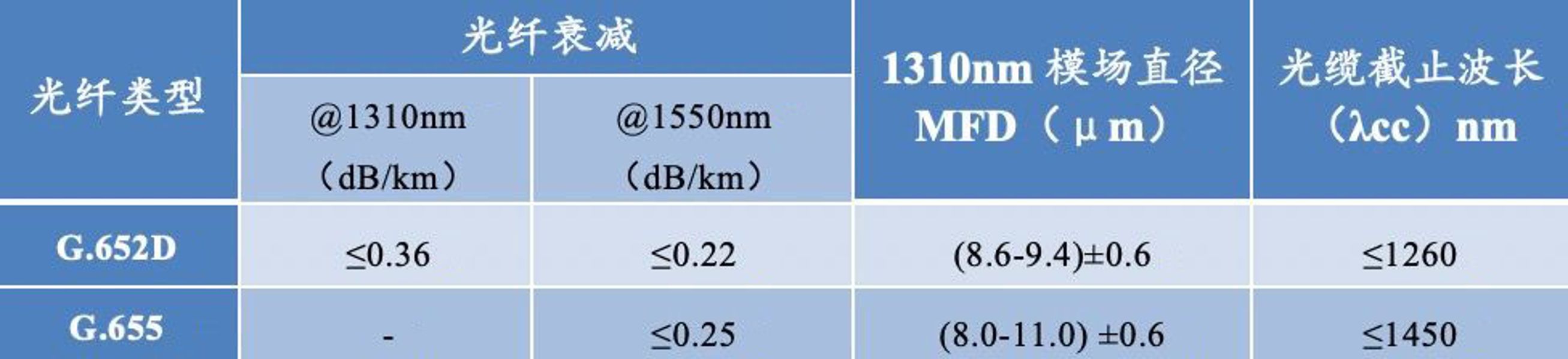

光學性能

　　

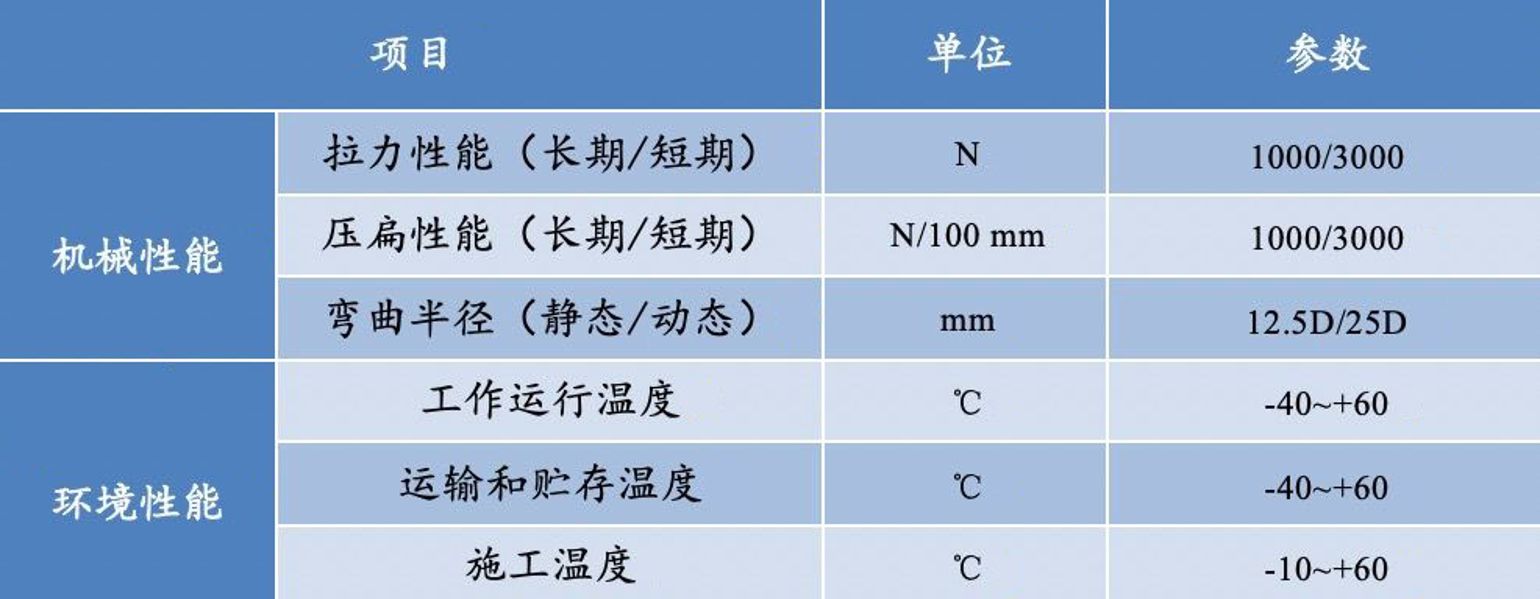

機械及環境性能

　　

　　注：D為光纜直徑。

產品標準

　　產品設計滿足YD/T 1114 標準。

交貨長度

　　推薦長度：2km、3km、4km；或可根據客戶要求段長供貨。

　　注：我司可接受此型號特殊性能要求的產品定制。
